X-링이 O-링보다 더 나은 밀봉 성능을 제공하는 이유는 무엇입니까?

산업용 씰링 부품 선택에 있어서,O-링가장 널리 사용되는 기본 씰링 요소로, 대부분의 경량 응용 분야에 적합한 간단한 구조와 저렴한 비용을 특징으로 합니다. 그러나 고압 왕복 운동과 큰 압력 변동이 있는 시나리오에서는 X-링이 훨씬 더 나은 밀봉 안정성과 내구성을 제공합니다. 이는 많은 엔지니어와 조달 전문가가 제기하는 일반적인 질문입니다.

비교 차원	X-링	O-링
단면 구조	4개의 밀봉 립이 있는 십자형 단면	단일 밀봉 표면이 있는 원형 단면
초기 밀봉 능력	적은 양의 사전 압축만으로 저압에서 안정적인 밀봉을 제공합니다.	약한 저압 밀봉 성능; large pre-compression is required to ensure surface fit
고압 적응성	압력 자체 강화 효과 특징 --- 압력이 높을수록 씰이 더 단단해집니다.	고압에서 단면이 홈 틈새로 쉽게 압출되어 전단 손상이 발생함
비틀림 저항	균일한 응력 분포를 갖는 대칭 구조; 왕복 운동 중에 비틀림이 발생하지 않음	원형 단면은 비틀림과 정렬 불량이 발생하기 쉽고 마모가 가속화됩니다.
작동 마찰 저항	여러 개의 립이 접촉 압력을 분산시켜 마찰 저항을 더 낮고 안정적으로 유지합니다.	전면 접촉은 왕복 작동 시 높은 마찰과 높은 저항을 발생시킵니다.

밀봉 원리 측면에서 O-링은 단면이 원형이며 단면 압축으로 인해 생성된 탄력성에 의해 밀봉 표면에 맞습니다. 저압 조건에서는 접촉 압력이 부족하여 미세 누출이 발생하는 경우가 많습니다. 고압 환경에서는 단면이 홈 틈새로 쉽게 돌출되어 비틀림과 전단 손상이 발생합니다. 왕복 운동 중에는 빠르게 마모되며 수명이 다할 때까지 밀봉 성능이 빠르게 저하됩니다.

비교 차원	X-링	O-링
권장 사용 압력	중고압 왕복 조건(0~40MPa)	저압 정적 밀봉 / 저속 경부하(0~10MPa)
적용 가능한 모션 유형	왕복운동, 요동운동, 단행정 회전	정적 밀봉, 저속 단행정 왕복 운동
평균 서비스 수명	동일한 작업 조건에서 O-링의 약 1.5~2배	기존 왕복 조건에서 마모가 빠르고 서비스 수명이 짧습니다.
유지보수 및 교체 빈도	장비 가동 중지 시간이 적은 긴 교체 주기	빈번한 교체로 인해 장비 가동 중단 시간 비용 증가
전체 수명주기 비용	단위 구매 가격은 약간 높지만 전체 운영 및 유지 관리 비용은 낮습니다.	단가는 낮으나 잦은 교체로 인해 총비용이 높음

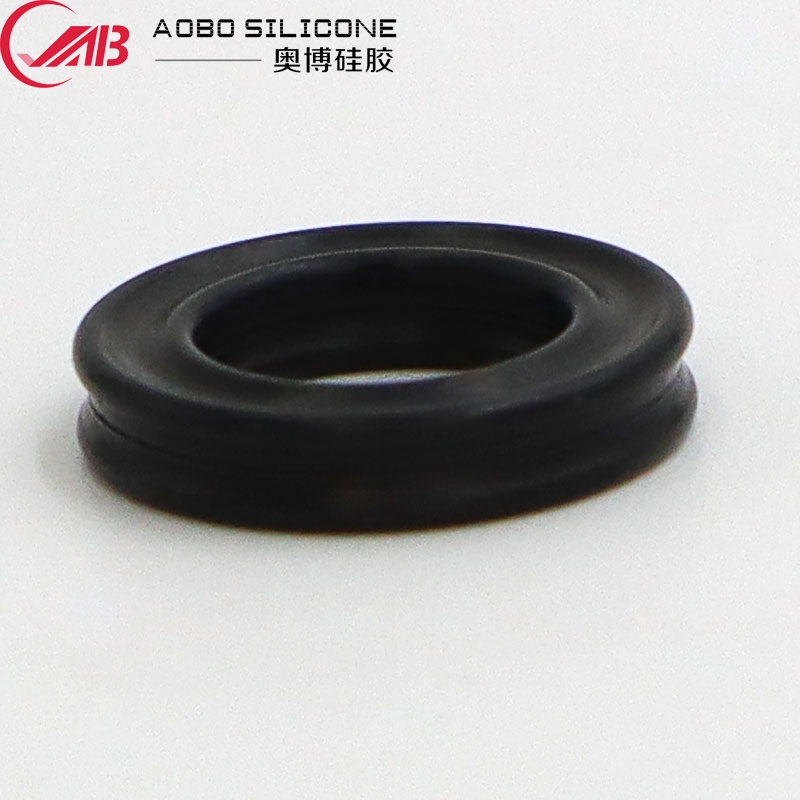

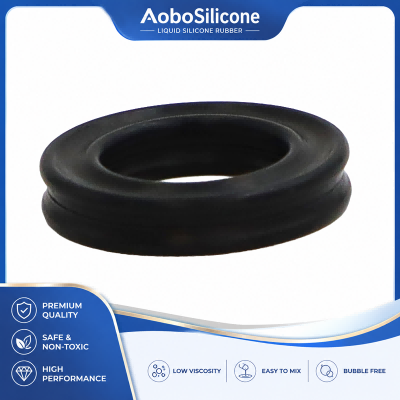

독특한 십자형 단면 디자인은 이 씰링 요소의 우수한 성능의 핵심입니다. X-링의 4개 씰링 립 구조는 접촉 표면 전체에 보다 균일한 압력 분포를 가능하게 하여 과도한 사전 압축 없이 낮은 압력에서도 안정적인 초기 씰링을 생성하는 동시에 장비 시동 마찰 저항과 작동 전력 소비를 줄입니다.

작동 압력이 상승함에 따라 유체 압력이 씰링 립에 작용하여 홈 내부 벽에 대해 더 단단하게 밀고 자체 활성화 씰링 효과를 생성합니다. 압력이 높을수록 립 접촉이 더 단단해지고 씰링 성능이 향상됩니다. 또한 대칭형 단면 구조로 설치 시 비틀림 위험이 크게 줄어듭니다. 왕복 운동 중 균일한 응력 분포와 마모로 인해 수명이 표준 O-링보다 훨씬 뛰어납니다.

고압 왕복 조건에서 장기간 작동하는 장비의 경우 X-링은 누출 오류를 효과적으로 줄이고 장비 작동, 유지 관리 및 구성 요소 교체 비용을 낮추는 보다 비용 효율적인 밀봉 솔루션입니다.

아오보는 실리콘 제품 생산 분야에서 23년의 경험을 보유한 직접 제조업체로서 모든 사양의 실리콘 밀봉 링 제조를 전문으로 합니다. 우리는 식품 등급, 의료 등급 및 산업 등급 제품을 포함한 모든 등급의 제품을 제공합니다. 모든 품목은 100,000급 무분진 작업장에서 생산되며, 맞춤형 금형 개발이 가능하고 치수 공차가 ±0.05mm 이내로 제어됩니다.

아래 링크를 클릭하시면 제품 상세정보를 보실 수 있습니다. 테스트를 위해 무료 샘플이 제공됩니다. 우리는 대외 무역을 위한 소규모 프로토타입 제작 및 맞춤형 주문을 지원합니다.

---
